实验教学机 / DIY液态成型注射机

/////实验教学机 / DIY液态成型注射机

实验教学机 / DIY液态成型注射机

整体系统满足满足如下工艺功能(实现注射成型的完整工艺,并可即使采集。显示工艺数据,设定工艺制作要求)基本功能含注射成型压力的采集和设定,并可提供干燥等压的稳定气源,采集设定全系统的真空状态,采集设定料仓的物料流量、温度及重量,物料管线及模具的升温,保温。

Product Description

1.设备名称:

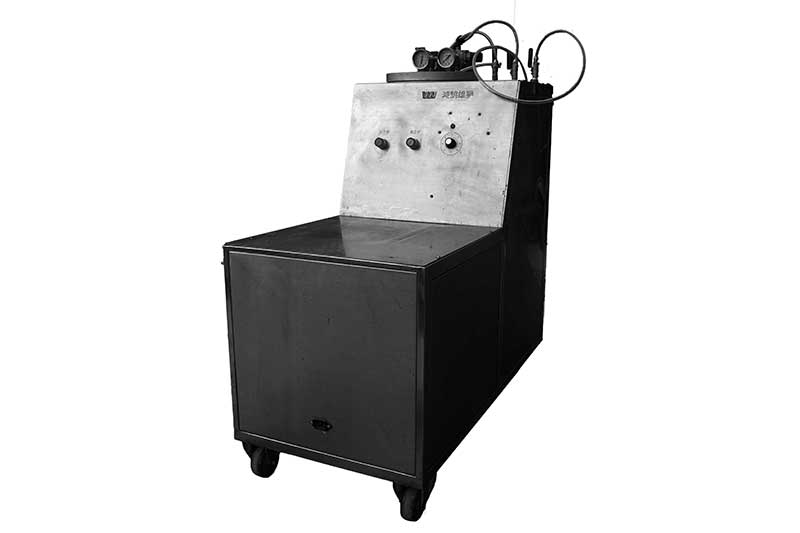

RTM注射机(液态成型注射机)

2.产品简介:

整体系统满足满足如下工艺功能(实现注射成型的完整工艺,并可即使采集。显示工艺数据,设定工艺制作要求)基本功能含注射成型压力的采集和设定,并可提供干燥等压的稳定气源,采集设定全系统的真空状态,采集设定料仓的物料流量、温度及重量,物料管线及模具的升温,保温。采集和设定模具的锁固卡紧及开合加热均有自动工作方式,并能提供工件稳定的加热源,要求在200°一下工作范围内平稳工作,且合板力不小于300T,同时在全系统配设电器控制装置,对压力、真空、温度、流量作采集显示,并可设定预期值,并在超额定值范围内有报警功能。

3.系统构成:

一.压力系统

气压系统(10kg/cm²):

气体压力10kg/cm²。泵站采用国产双级增压泵,提供气源动力,泵出端接一储气罐300L-500L,在灌进口设一个油水分离器,粗滤进气,在气罐下方设冷源,物理降温      清除空气中的水气,使液体沉淀罐底,在灌出口设定空气过滤装置二次去除灰尘,而后可经三通采集气样,如干燥度不足可经由三通另一端阀口进入,酸液容器中化学除湿后再进入工作管线,压力罐上方设安全阀和调节阀,可设定罐内压力,以供不同之需。

螺旋杆推进(50kg/cm²)

液压缸推进(1000kg/cm²)



二.真空系统

采用德国真空泵8L/min KPa/30mba,在端口管线,设中置瓶,瓶上设仪表显示真空度,中置瓶上端设三通及阀连接不同管线,分别给料罐和模具提供真空支持,中置瓶另设置流量测定装置,当模具内树脂流入时,达到额定标准是可报警,提示注射终止,中置瓶有排液口,方便排除树脂及其他液体。

三.注射系统

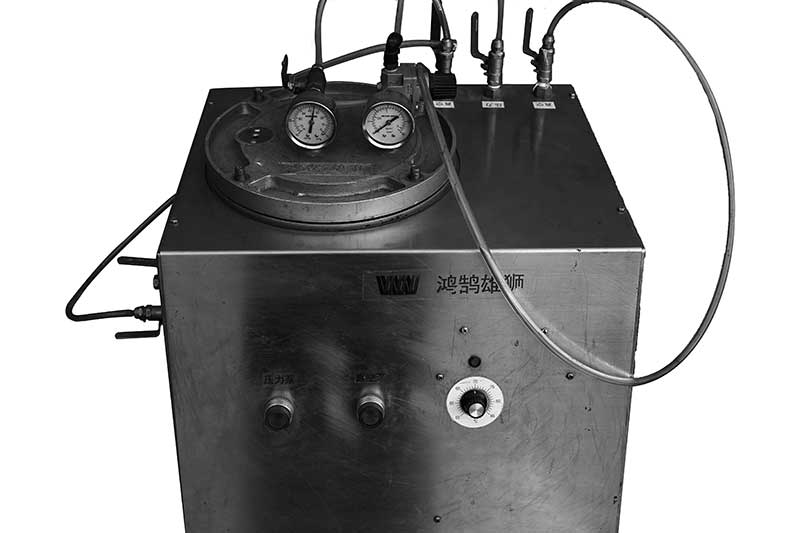

注射仓上端分设气压端和投料口、真空口、压力仪表口、热偶下插口及观查口(含照明灯),上端封盖与仓体采用快接方式,并将传感器置于仓体下部采集物料量,整体系统可分别采集压力状况(气压及真空),液料温度。系统含有报警功能,出料口设于罐体下方,方便出料及清洗。料液由保温管线输出至模具,管线上可设分流阀和排气口,方便排除液料中的气泡,便于在可视条件下完成工艺注射。
